Sita spiralne pionowe DF SP
Zastosowanie
Sito Pionowe Spiralne DF SP jest przeznaczone do mechanicznej separacji części stałych z przepływających przez urządzenie ścieków komunalnych oraz przemysłowych. Sito z powodzeniem jest stosowane w obiektach, gdzie ze względu na brak miejsca zastosowanie innych rozwiązań jest utrudnione. Kompaktowa budowa czyni urządzenie idealnym do montażu w obiektach zlokalizowanych w otwartym terenie tj. pompowniach ścieków, stacjach zlewnych lub studzienkach kanalizacyjnych.

Zasada działania

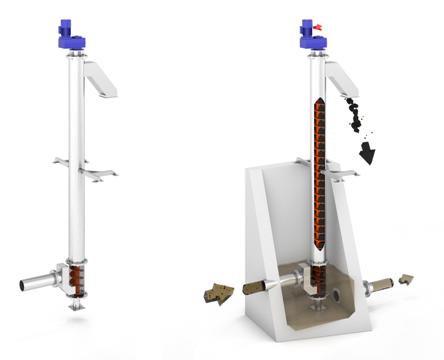

Wpływające do urządzenia ścieki wprowadzane są do zintegrowanej z urządzeniem komory dolotowej, gdzie następuje ich rozprężenie przy jednoczesnym uspokojeniu przepływu. Komora dolotowa pełni również funkcję przelewu awaryjnego w przypadku napływu zbyt dużej ilości ścieków lub zaniku zasilania. Następnie medium wpływa do cylindrycznego kosza cedzącego, gdzie następuje separacja części stałych. Zatrzymane na wewnętrznej powierzchni elementu separującego skratki, usuwane są poprzez system szczotek czyszcząco-zgarniających zamontowanych na wstędze przenośnika ślimakowego. Zanieczyszczenia transportowane są przy pomocy podajnika ślimakowego w górę urządzenia, skąd odprowadzane są poprzez wysyp poza urządzenie. Napęd sita uruchamiany jest automatycznie w zależności od poziomu ścieków. Podczas transportu skratek następuje ich odwodnienie oraz redukcja masy dzięki zastosowaniu bloku prasująco – odwadniającego wyposażonego w automatyczny system płuczący. Zastosowanie przedłużonego trzpienia zasuwy nożowej odcinającej napływ ścieków, umożliwia obsługę urządzenia bez konieczności wprowadzania pracownika do komory, gdzie jest zainstalowane sito.



Wyposażenie
- komora dolotowa wyposażona w przelew awaryjny,
- kosz cedzący o perforacji 1,0÷10,0mm,
- podajnik ślimakowy wyposażony w przeciwstęgę,
- układ automatycznego czyszczenia perforacji,
- szafa zasilająco-sterownicza wyposażona w programowalny sterownik,
- system workowania skratek (opcja),
- wykonanie urządzenia w wersji Ex (opcja),
- pakiet „zima” umożliwiający lokalizację urządzenia na wolnym powietrzu system sterowany sygnałami z dwóch niezależnych termostatów (opcja),
- wykonanie materiałowe: stal nierdzewna. Na życzenie istnieje możliwość zastosowania innych materiałów konstrukcyjnych.

Cechy produktu
- nieznaczna powierzchnia zajmowana przez urządzenie,
- skuteczna eliminacja części stałych z napływających ścieków,
- zabezpieczenie pomp przez uszkodzeniem,
- odwadnianie i redukcja masy transportowanych skratek,
- hermetyzacja procesu usuwania zanieczyszczeń stałych,
- niskie koszty inwestycyjne oraz eksploatacyjne.

Dane Techniczne DF SP 300
DF SP 350
DF SP 400
 DF SP 450 DF SP 500
Przepustowość [m3/h] 100
140  180
210
250
Długość całkowita sita [m]
3-8
Średnica przenośnika ślimakowego [mm]
300
Średnica króćca dopływu [mm]
200
250
250
300
300
Prześwit otworów sita [mm]
3-10
Moc napędu [kW]
0,75 - 1,5
0,75 - 1,5
1,1 - 1,5
1,1 - 1,5
1,1 - 2,2
Średnica kosza cedzącego [mm]
300 350
400
450
500
Materiał wykonania Stal k.o. EN 1.4301

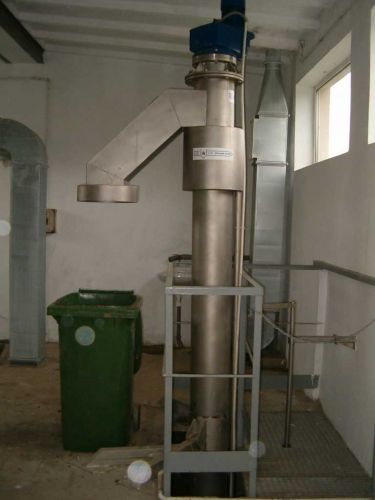

Sito Spiralne Pionowe - bez ocieplenia do montażu w pomieszczeniu
Sito Spiralne Pionowe - bez ocieplenia do montażu w pomieszczeniu
