Dynamik Filtr - Filtr pionowy ciśnieniowy DF FP

Zbiornik ciśnieniowy wykonywany jest z atestowanej stali konstrukcyjnej w postaci pionowego walca zamkniętego z dwóch stron dennicami i wspartego na podporach. Opcjonalnie przewiduje się możliwość wykonania filtra ze stali nierdzewnej typu EN 1.4301.

Filtr w wykonaniu standardowym zabezpieczony jest:

- od wewnątrz lakierem epoksydowym przeznaczonym do kontaktu z środkami spożywczymi,

- na zewnątrz farbą antykorozyjną, której kolor wybierany jest z palety RAL wg życzenia zamawiającego.

Wszystkie zbiorniki mogą być wykonane na ciśnienie nominalne 6 bar (standardowo) oraz ciśnienie 10 bar.

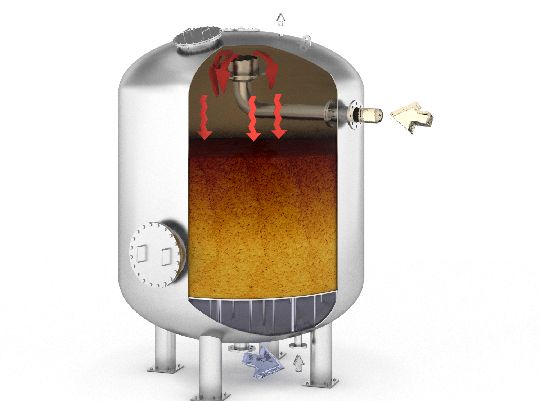

Zasada działania

Woda doprowadzana jest do filtra króćcem umieszczonym w górnej części płaszcza, następnie przepływa z góry na dół przez warstwę materiału filtracyjnego. Zanieczyszczenia zawarte w wodzie zostają przez ten materiał zatrzymane. Dobór odpowiedniego materiału filtracyjnego - miąższość warstwy filtracyjnej oraz uziarnienie, uzależnione jest od rodzaju procesu prowadzonego na filtrze ciśnieniowym, a także parametrów fizykochemicznych uzdatnianej wody. W filtrach można zastosować złoże jednowarstwowe lub wielowarstwowe. Odbiór oczyszczonej wody następuje przez płyty drenażowe lub ruszt z dyszami filtracyjnymi.

Typ	Pow. filtracji [m²]	D [mm]	H [mm]	H1 [mm]	K [mm]	Masa [kg]	Pojemność czynna [m³]
DF FP 1000	0,78	1000	2050	690	610	510	1,27
DF FP 1200	1,13	1200	2170	700	690	590	1,96
DF FP 1400	1,54	1400	2270	750	790	700	2,64
DF FP 1600	2,00	1600	2375	800	910	1000	3,75
DF FP 1800	2,54	1800	2520	850	1010	1150	5,04
DF FP 2000	3,14	2000	2680	985	1110	1080	6,43
DF FP 2200	3,80	2200	2725	985	1230	1600	8,03
DF FP 2400	4,52	2400	2925	1075	1330	2185	10,30
DF FP 2800	6,16	2800	3105	1175	1530	2828	14,40
DF FP 3000	7,07	3000	3180	1275	1630	3180	17,00
