Separatory Lamella SLA/SLZ/SLW
Zastosowanie
Separator Lamella DF SLA/SLZ/SLW jest wysokoefektywnym wielostrumieniowym osadnikiem stosowanym w procesach uzdatniania wody oraz oczyszczania ścieków, jak również odzysku wody popłucznej po filtrach samopłuczących, filtrach ciśnieniowych oraz filtrach grawitacyjnych. Ustawione pod odpowiednim kątem wkłady Lamellowe gwarantują skuteczną separację zawiesiny z wody lub ścieków. Urządzenie jest produkowane w trzech różnych wariantach wykonania: SLA, SLZ, SLW.

Zasada działania

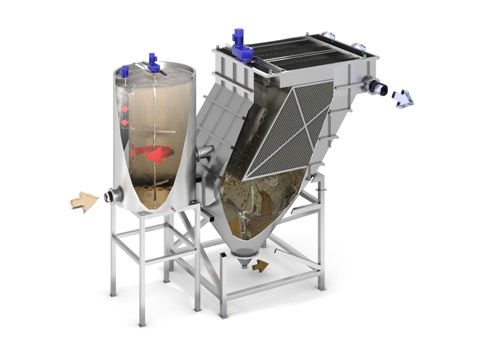

Woda surowa / ściek / woda popłuczna wprowadzana jest do zbiornika flokulacji, gdzie odbywają się procesy szybkiego oraz wolnego mieszania. Dzięki odpowiednio ukształtowanym powierzchniom wewnętrznym, uzyskano wykorzystanie pełnej objętości komory reakcji. Następnie medium jest grawitacyjnie podawane do właściwej komory separatora, gdzie następuje jego równomierny rozdział na wiele strumieni przepływających pomiędzy wkładami Lamellowymi. Zanieczyszczenia osadzają się na powierzchni pakietów, a następnie pod wpływem własnego ciężaru zsuwają się na dno urządzenia do zbiornika osadu. Wewnątrz części osadowej znajduje się zgarniacz obrotowy pozwalający na wstępne zagęszczanie zatrzymanych osadów. Zgromadzony szlam jest okresowo spuszczany z urządzenia w sposób automatyczny lub ręczny. Oczyszczone medium przepływa do, zlokalizowanych w górnej części urządzenia, koryt odbiorowych, skąd odprowadzane jest poza separator. Odbiór osadu następuje cyklicznie w zależności od ilości zgromadzonych osadów.

Wyposażenie- SLA: urządzenie wyposażone w stożkowy zbiornik osadu (zgarniacz osadu w opcji),
- SLZ: urządzenie wyposażone w walcowy zbiornik osadu (zgarniacz osadu w standardzie),
- SLW: pakiety Lamellowe do montażu w osadnikach pionowych oraz poziomych, - pakiety lamellowe w wykonaniu ze stali lub z tworzywa,
- opcjonalny zbiornik flokulacji wyposażony w komorę szybkiego mieszania z mieszadłem szybkoobrotowym (opcja) i komorę wolnego mieszania wraz z mieszadłem wolnoobrotowym (standard),
- szafa zasilająco-sterownicza,
- pomost obsługowy,
- pakiet „zima” umożliwiający lokalizację urządzenia na wolnym powietrzu, system sterowany sygnałami z dwóch niezależnych termostatów (opcja),
- wykonanie materiałowe: stal nierdzewna. Na życzenie istnieje możliwość zastosowania innych materiałów konstrukcyjnych.

Cechy produktu
- obciążenie hydrauliczne: 0,5÷1,5 m3/m2/h,
- 90% oszczędność powierzchni w stosunku do klasycznego osadnika poziomego,
- obniżenie kosztów inwestycyjnych o ok. 50%,
- łatwy i szybki montaż,
- wysoka sprawność procesu uzdatniania wody / oczyszczania ścieków,
- możliwość współpracy z filtrami samopłuczącymi, ciśnieniowymi oraz grawitacyjnymi,
- możliwość adaptacji urządzenia do istniejących osadników,
- niskie koszty eksploatacyjne,
- atest PZH.

PODSTAWOWE DANE TECHNICZNE SEPARATORÓW LAMELOWYCH


Typ

Powierzchnia sedymentacji

w zależności

od odległości między płytami

[m2]

H

[mm]

H1

[mm]

H2

[mm]

L

[mm]

S*

[mm]

Króćce przyłączeniowe

Moc

motoreduktorów

[kW]

Masa

[kg]

50 mm

60 mm

80 mm

100 mm

Dopływ DN

Odpływ DN

Odbiór osadu DN

Zgarniacz osadu

Mieszadła zbiornika flokulacji (opcja)

SLA 10S

10

8

6

5

3300

2200

250

2200

1300

125

125

100

0,12

0,12 +0,18

1200

SLA 15S

15

12

9

7

3500

2300

250

2400

1450

150

0,12

0,12 +0,18

1500

SLA 25S

25

21

15

12

4000

2400

320

2800

1500

150

0,25

0,18 +0,18

1800

SLA 40S

40

33

25

20

4800

3100

450

3400

1900

0,37

0,18 +0,25

3200

SLA 60S

60

50

37

30

5500

3200

500

4000

1900

150

200

0,37

0,25 +0,37

4500

SLZ 10S

10

8

6

5

3400

1800

250

2600

1800

125

125

100

0,12

0,12 +0,18

1400

SLZ 15S

15

12

9

7

3600

1900

250

2800

1900

150

0,12

0,12 +0,18

1700

SLZ 25S

25

21

15

12

4100

2000

320

3200

2000

150

0,25

0,18 +0,18

2300

SLZ 40S

40

33

25

20

4700

2300

450

3700

2400

0,25

0,18 +0,25

3500

SLZ 60S

60

50

37

30

5800

2800

500

4400

2400

150

200

0,37

0,25 +0,37

5000

* w Separatorze typu SLZ wymiar S stanowi szerokość całkowitą urządzenia wraz ze zbiornikiem na osad.
