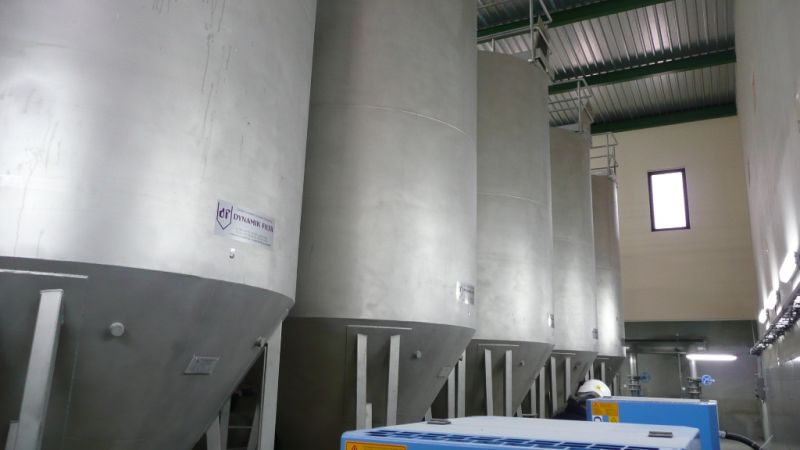

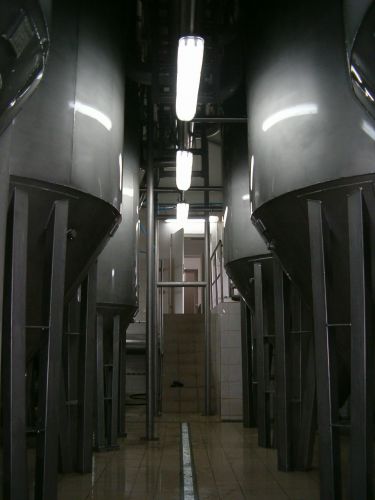

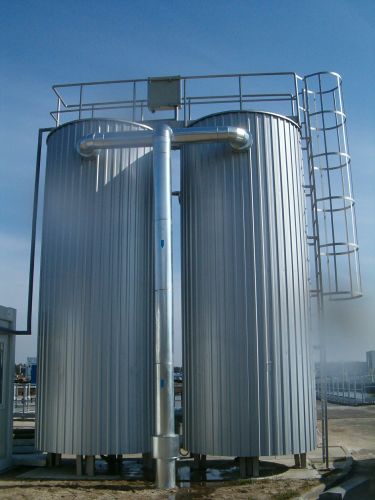

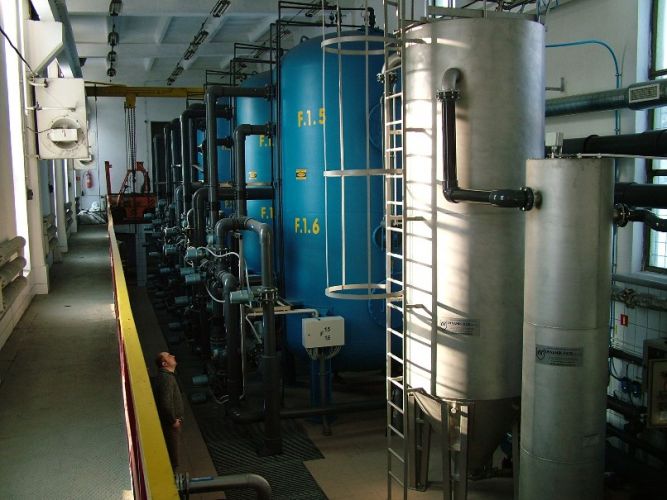

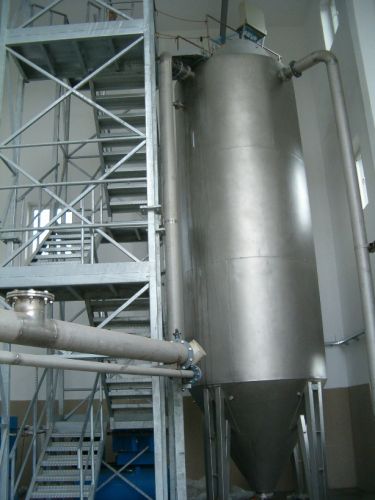

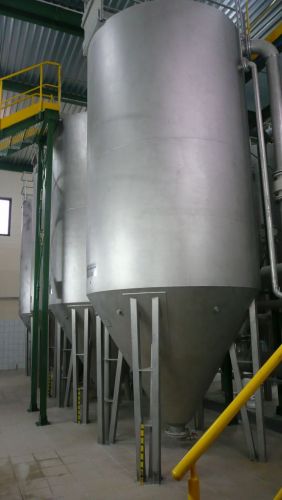

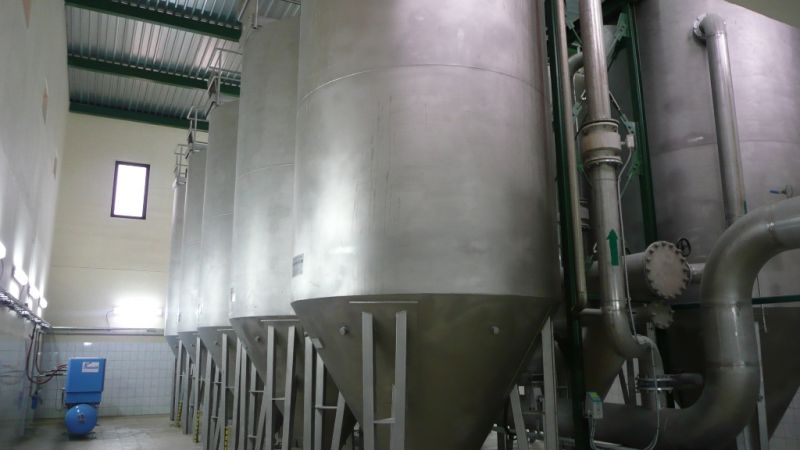

Filtr typu DYNAMIK jest bezciśnieniowym otwartym filtrem piaskowym, w którym proces filtracji i płukania złoża odbywa się nieprzerwanie i jednocześnie, oczywiście filtry standardowo mogą pracować okresowo np. w kilkugodzinnych cyklach. Filtr zapewnia bardzo wysokie standardy w uzdatnianiu wód pitnych (kilkakrotnie poniżej obowiązujących norm) oraz wysokie wskaźniki w oczyszczaniu ścieków komunalnych jak i przemysłowych. Instalacja oparta na filtrach DYNAMIK jest zwarta i posiada niewielkie rozmiary. Dzięki swej niezwykle prostej budowie jest urządzeniem bezobsługowym, działającym w sposób ciągły a jego eksploatacja nie wymaga stosowania zbiorników pośrednich, pomp czy zaworów automatycznych. Filtry te charakteryzują się brakiem części ruchomych mogących ulec awarii lub zużyciu oraz niewielkim zużyciem energii (jedynie do zasilania sprężarki). Przerwy w pracy dla przepłukiwania filtra zostały wyeliminowane poprzez wprowadzenie systemu ciągłego płukania piasku, równoczesnego do procesu filtracji. Dzięki zastosowaniu do produkcji materiałów ze stali kwasoodpornej, filtry są eksploatowane przez bardzo długi okres czasu, nawet w środowisku bardzo agresywnym. Zużycie energii jest niewielkie, a ilość reagentów minimalna lub zerowa. Sterowanie pracą filtra ogranicza się do regulacji ilości dostarczanego do pompy mamutowej powietrza przy użyciu rotametru, a obsługa filtra wymaga jedynie kilkuminutowej kontroli pracy. Wszystko to sprawia, że filtry są urządzeniami niezawodnymi, ekonomicznymi i nieskomplikowanymi w obsłudze.

Korzyści eksploatacyjne

• wysoka trwałość złoża filtracyjnego: przy normalnej eksploatacji filtra wykazuje znikomy  ubytek piasku, rzędu 0,5 % na rok;
• niskie zużycie energii: energia elektryczna zasila jedynie sprężarkę, która dostarcza do filtra niewielkie ilości sprężonego powietrza do transportu zanieczyszczonego piasku  (szacunkowy koszt =  0,01 PLN/m3),
• niskie koszty utrzymania: filtr w wersji standardowej wykonany jest ze stali nierdzewnej i nie posiada zużywających się ruchomych części;
• minimalna obsługa; prostota procesu redukuje czas dozoru do kilku minut dziennie;
• brak przerw w pracy na płukanie; jednoczesna filtracja i oczyszczanie złoża eliminują konieczność okresowej pracy filtra;
• brak oddzielnej instalacji płuczącej;
• niewielka ilość wód popłucznych z instalacji
• brak strat wody na tzw. "pierwszy filtrat"; oddzielona zawiesina zawarta w warstwie złoża wspomaga proces filtracji (po przepłukaniu konwencjonalnego filtra warstwa filtrująca piasku jest czysta, a więc mniej skuteczna jako środek filtrujący; powoduje to konieczność odprowadzenia, tzw. "pierwszego filtratu" w pierwszych 10÷20 minutach od przepłukania; ciągłość procesu w filtrze otwartym eliminuje tę konieczność);
• skuteczna i wydajna kontrola procesu:
  filtr znajduje się w ciągłym stanie równowagi w odniesieniu do zawiesiny w warstwie piasku; szybkość płukania podlega regulacji w zależności od zmian stężenia zawiesiny w wodach surowych, co umożliwia utrzymanie stałej ilości zawiesin w złożu, ciągłe oczyszczanie złoża daje możliwość kontrolowania tego procesu, a więc możliwość kontroli efektywności filtracji.
• brak automatycznych zaworów oraz  skomplikowanych systemów sterowania.

Model		Pow. m2	H1 mm	H2 mm	D mm	Połączenia				Masa
						Zasilanie DN/H3 (mm)	Filtrat DN/H4 (mm)	Popłuczyny DN/H5 (mm)	Spust	Trans. w kg	Cał. w tonach
DF 500-05	D	5,5	6600	7725	2650	200/H1-170	200/H1-650	65/H1-700	R2	2850	54
	C	5,5	6100	7225	2650	200/H1-170	200/H1-650	65/H1-700	R2	2750	49
	B	5,5	5600	6725	2650	200/H1-170	200/H1-650	65/H1-700	R2	2750	43
DF 500-00	D	5	6480	7605	2500	200/H1-170	200/H1-650	65/H1-700	R2	2750	51
	C	5	5980	7105	2500	200/H1-170	200/H1-650	65/H1-700	R2	2650	46
	B	5	5480	6605	2500	200/H1-170	200/H1-650	65/H1-700	R2	2650	41
DF 300-00	C	3	5650	6900	1920	150/H1-170	150/H1-360	65/H1-550	R2	1630	31
	B	3	5150	6400	1920	150/H1-170	150/H1-360	65/H1-550	R2	1580	28
	A	3	4650	5900	1920	150/H1-170	150/H1-360	65/H1-550	R2	1530	25
DF 150-05	B	2,0	5000	6125	1600	125/H1-170	125/H1-270	65/H1-620	R2	1265	23
DF 150-00	C	1,5	5350	6610	1440	125/H1-150	125/H1-275	65/H1-400	R2	960	16
	B	1,5	4850	6110	1440	125/H1-150	125/H1-275	65/H1-400	R2	900	14
	A	1,5	4350	5610	1440	125/H1-150	125/H1-275	65/H1-400	R2	850	12
DF 70-00	C	0,7	3950	5000	960	65/H1-60	80/H1-300	40/H1-200	R3/4	650	6
	B	0,7	3450	4500	960	65/H1-60	80/H1-300	40/H1-200	R3/4	320	5
	A	0,7	2950	4000	960	65/H1-60	80/H1-300	40/H1-200	R3/4	290	5
DF 30-00	C	0,3	3700	4400	640	32/H1-400	65/H1-400	32/H1-180	R3/4	200	2,9
	C	0,3	2650	3350	640	32/H1-400	65/H1-400	32/H1-180	R3/4	155	1,5

Dynamik Filtr jest urządzeniem przeznaczonym do oczyszczania wody z takich zanieczyszczeń jak:
-  zawiesina,
-  związki żelaza,
-  związki manganu,
-  usuwa mętności i poprawia barwę.
Ponadto w/w filtry mogą być stosowane w wykonaniach specjalnych do procesów denitryfikacji i defosfatacji (usuwanie związków biogennych) w ściekach komunalnych.

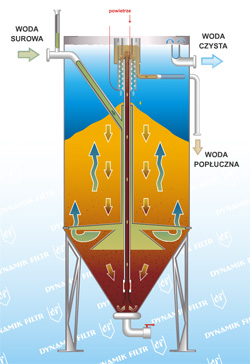

Istota pracy filtra polega na jednoczesnej filtracji wody przepływającej przez złoże filtracyjne, oraz płukaniu złoża w specjalnej dynamicznej płuczce wodno  powietrznej.
Zastosowanie wodno  powietrznego płukania złoża filtracyjnego obniża zużycie wody płuczącej o ok. 30%, oraz powoduje skuteczniejsze oczyszczanie złoża co w efekcie wpływa na polepszenie efektów filtracji wody.
Przemieszczenie złoża filtracyjnego do  płuczki odbywa się przy pomocy pompy ?mamutowej? zasilanej sprężonym powietrzem. Regulację wydajności pompy mamutowej dokonuje się poprzez regulację ilości podawanego powietrza do czego służy odpowiedni zawór i rotametr.

Wysokość czynna złoża filtracyjnego zależy od oczekiwanej skuteczności filtracji.
Wersja standardowa to cztery wielkości:

• A  1000 mm
• B  1500 mm
• C  2000 mm
• D  2500 mm

Bardzo istotnym rozwiązaniem w Dynamik Filtr mającym wpływ na eksploatację filtrów jest system rewizyjny dystrybutora wody który pozwala na okresowe oczyszczanie ramion dystrybutora wody z osadów manganowych i żelazistych bez konieczności usuwania złoża filtracyjnego z wnętrza filtra.

Elementy filtra:

• płaszcz filtra - stal nierdzewna,
• płuczka wodno  powietrzna - stal nierdzewna,
• dystrybutor wody- stal nierdzewna,
• przewód wody surowej - stal nierdzewna,
• przewód wód popłucznych - stal nierdzewna,
• przewód i pompa mamutowa żwirku  piasku - stal nierdzewna, PVC,
• przelew wody uzdatnionej - stal nierdzewna,
• rewizja, czyszczak dystrybutora wody - stal nierdzewna,
• króciec rewizyjno -kontrolny - stal nierdzewna,
• złoże filtracyjne - piaski i żwirki filtracyjne,
• wzmocnienie do zamocowania konstrukcji wsporczej - stal nierdzewna.

Doczyszczanie ścieków na filtrach typu DYNAMIK o ciągłym systemie filtracji i płukania złoża

Filtry typu Dynamik mogą być stosowane w końcowym stopniu oczyszczania ścieków w celu redukcji stężeń zawiesin oraz BZT5. Przy użyciu tego samego wyposażenia z niewielkimi jedynie zmianami projektowymi lub też przy zastosowaniu systemu dozowania chemikaliów, ewentualnie stopnia napowietrzania, możliwa jest jednoczesna redukcja stężeń azotu amonowego, fosforanów oraz azotanów.
Możliwość symultanicznego usuwania wielu zanieczyszczeń ścieków ilustruje poniższa tabela.

Proces	zawiesina	BZT5	N-NH4	N-NO3	P-PO4
F	+	+	-	-	-
F + C	+	+	-	-	+
F + N	+	+	+	-	-
F + D	+	+	-	+	-
F + C + N	+	+	+	-	+
F + C + D	+	+	-	+	+
F + C + N +  drugi stopień D	+	+	+	+	+

F - filtracja
C - dozowanie chemikaliów - sole żelaza lub glinu
N - dodatkowy system napowietrzania wewnątrz filtra oraz zwiększenie wysokości złoża
D - denitryfikacja np. z dozowaniem nośnika węgla organicznego (np. metanol)

Przy wykorzystaniu technologii doczyszczania ścieków na filtrach typu Dynamik możliwe jest uzyskanie następujących efektów oczyszczania:

• Stężenia zawiesin - z 50 mg/l do < 5 mg/l
• Stężenia azotu amonowego (N-NH4) - z 25 mg/l do < 3 mg/l
• Stężenia azotu azotanowego (N-NO3) - z 25 mg/l do < 2 mg/l
• Stężenia fosforanów (P-PO4) - z 5 mg/l do < 0.2 mg/l
• Stężenia BZT5 - 0.3 - 0.6 mg/l na każdy 1 mg usuniętej zawiesiny

Dla zapewnienia wymaganego stopnia oczyszczenia ścieków możliwe jest  przeprowadzenie badań pilotażowych w miejscu planowanej inwestycji.

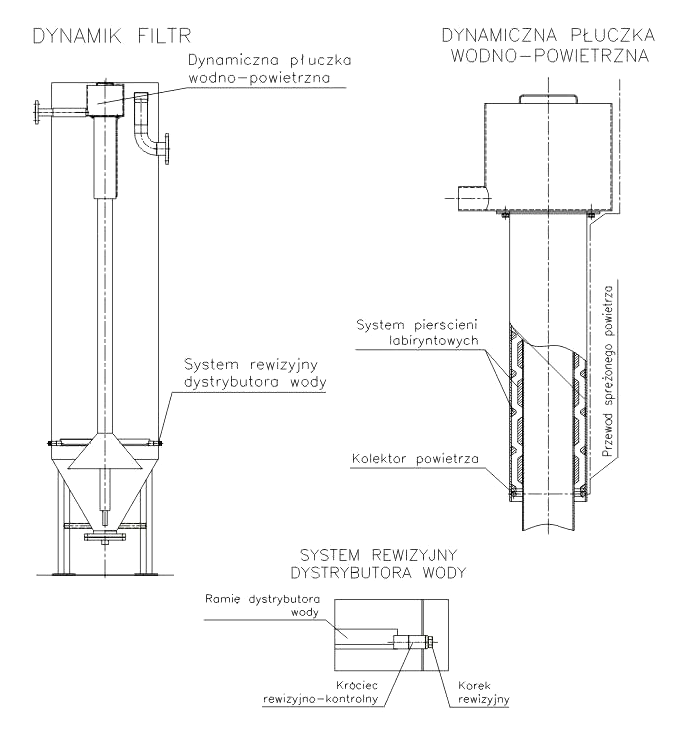

Dynamiczna płuczka wodno-powietrzna służy do oczyszczania piasku w procesie filtracji wody. Zabrudzony piasek podawany jest to górnej części dynamicznej płuczki wodno-powietrznej gdzie następnie opada w dół do systemu pierścieni labiryntowych, gdzie następuje jego przepłukiwanie przeciwprądowe czystym filtratem. Zastosowanie w dynamicznej płuczce wodno-powietrznej kolektora powietrznego wpływa na polepszenie płukania złoża filtra, a przez to polepszenie efektów pracy filtra. Jednocześnie obniża się zużycie wody płuczącej o ok. 30%.

Zastosowanie systemu rewizyjnego dystrybutora wody ma na celu uniknięcie opróżniania filtra ze złoża w przypadku zanieczyszczenia ramion dystrybutora. Po odkręceniu korka rewizyjnego można bez przeszkód oczyścić ramiona dystrybutora z osiadłych w nich zanieczyszczeń bez opróżniania filtra ze złoża filtracyjnego. Po oczyszczeniu ramienia dystrybutora zakręcamy korek. Czynność tą powtarzamy na każdym z ramion.



PARAMETRY TECHNICZNE

Model	H złoża m	Pow. m2	HC mm	Hf mm	D mm	Połączenia Pn = 1,0 MPa				Masa Transport kg
						Zasilanie (A) DN/H (mm)	Filtrat (B) DN/H (mm)	Popłuczyny  (C) DN/H (mm)	Spust
DF 800 MULTI 4	D	8,0	6400	5250	3200	200/5050	200/4550	80/4750	R2"	3 720
	C	8,0	5900	4750	3200	200/4550	200/4050	80/4520	R2"	3 540

Zapotrzebowanie sprężonego: 60 - 200 Nl/min, P = 5 bar.

Wysokości złoża:
C = 2000 mm
D = 2500 mm

Materiał wykonania: stal nierdzewna EN 1.4301 lub równoważna

Dynamik Filtr - MULTI jest wielostrumieniowym bezciśnieniowym filtrem o działaniu ciągłym, wykorzystywanym do filtracji wody i ścieków. Zasada działania filtrów Dynamik - MULTI jest identyczna jak w przypadku standardowych filtrów typu Dynamik, w których proces filtracji i płukania złoża zachodzi jednocześnie i nieprzerwanie. Cechą wyróżniającą filtry MULTI od innych otwartych filtrów jest większa powierzchnia filtracji, i relatywnie mała wysokość.
W budowie filtra Dynamik MULTI wyróżnić można cztery mniejsze filtry, z których każdy posiada wodno-powietrzną płuczkę oraz lej zbiorczy złoża filtracyjnego. Woda wprowadzana jest do urządzenia króćcem wlotowym i poprzez dystrybutor rozprowadzana równomiernie w całym przekroju warstwy filtracyjnej, natomiast zanieczyszczone złoże jest zasysane z każdego leja osobną pompą mamutową i przepłukiwane strumieniami filtratu w labiryncie pluczącym. Zużycie wody do płukania jest niewielkie i wynosi ok. 4 - 6 % ilości filtratu przy największym dopuszczalnym przepływie.

Filtr przy standardowej prędkości filtracji posiada wydajność 80 m3/h, co wyróżnia go wysokim współczynnikiem wydajności w stosunku do zajmowanej przestrzeni.

Filtry typu Dynamik - MULTI są dobierane i projektowane według uzgodnień i wymagań projektanta, gdyż istnieje możliwość dostosowania wymiarów i wielkości do indywidualnych potrzeb ewentualnego kontrahenta.
