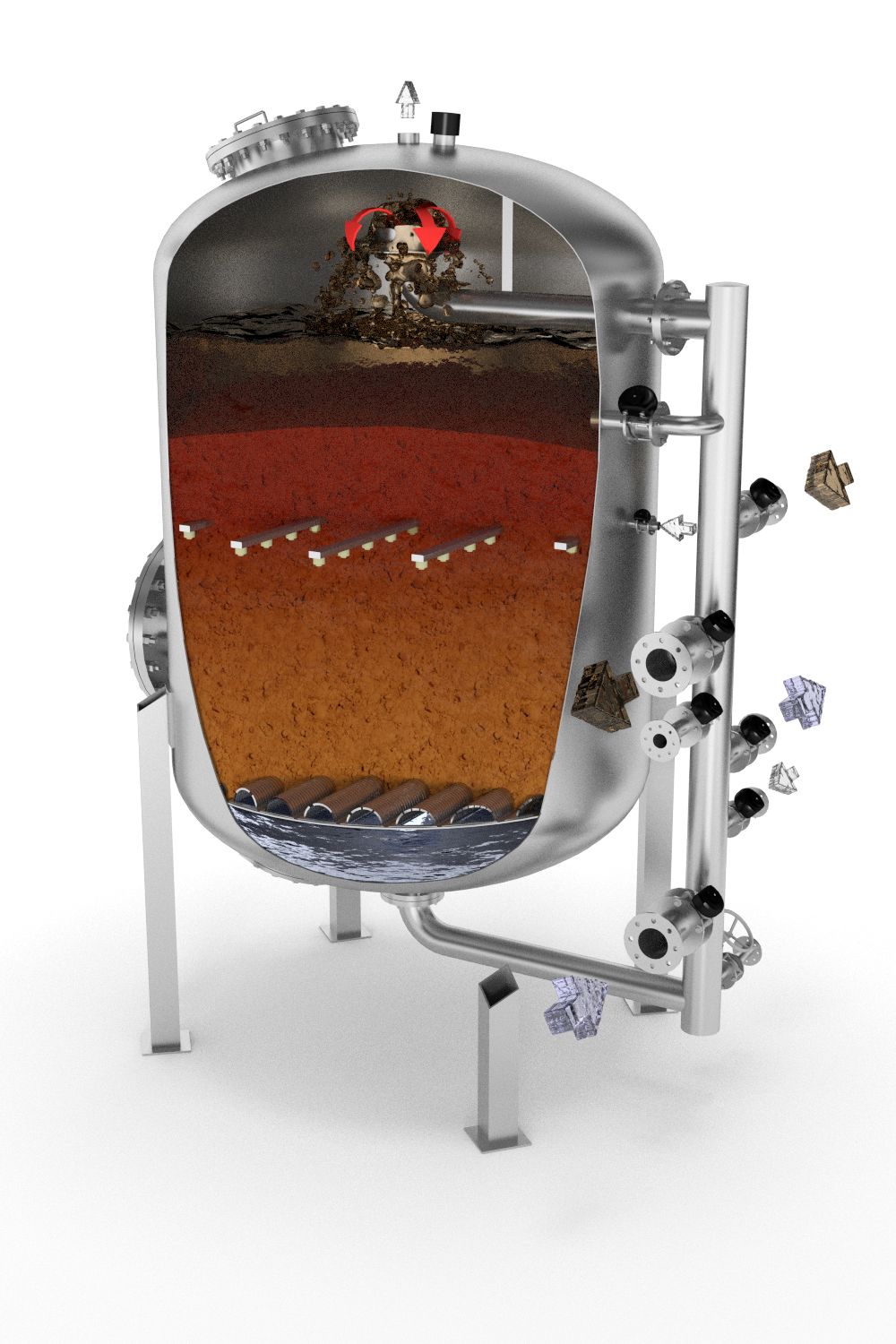

Zestaw filtracyjny ciśnieniowy DF FDN z drenażem niskooporowym
Zastosowanie
Zestaw filtracyjny ciśnieniowy DF FDN z drenażem niskooporowym stanowy nowoczesne rozwiązanie umożliwiające prowadzenie procesu filtracji ciśnieniowej z optymalną efektrywnością. Nowatorski układ pośredniego płukania sprężonym powietrzem wierzchniej warstwy złoża filtracyjnego pozwala na maksymalne wydłużenie filtrocyklu bez pogorszenia jakości filtratu. Zastosowanie drenażu niskooporowego eliminuje konieczność zasypywania filtra warstwą podtrzymującą oraz pośrednią, przez co w urządzeniu może być stosowane żłoże o większej miąższości bez powiększania gabarytów zewnętrznych.

Zasada działania
Woda wprowadzana jest do korony dystrybucyjnej urządzenia króćcem górnym, skąd nastepnie rozprowadzana jest po powierzchni złoża filtracyjnego. Przepływające przez materiał filtracyjny medium zostaje oczyszczone ze związków zawartych w wodzie surowej. Odpływ filtratu realizowany jest poprzez krócieć zlokalizowany w dolnej części urządzenia. Zestaw filtracyjny wyposażony jest niskooporowy drenaż z wykonaną ze stali nierdzewnej nakładką o szczelinie 0,20 mm lub 0,50 mm. Konstrukcja nakładki z drutu o przekrojutrójkątnym z podstawą skierowną w kierunku złoża filtracyjnego, zabezpiedcza przed zatykaniem oraz zarastaniem rusztów czyniąc je łatwymi w eksploatacji. System zwężających się ku górze koryt dystrybucyjnych z oddzielonymi okrągłymi otworami służącymi rozprowadzaniu powietrza, oraz trójkątnymi dla wody płuczącej zapewnia równomierny rozdział medium podczas płukanai złoża filtracyjnego przy minimalnych stratach ciśnienia. Zastosowany w urządzniu układ pośredniego płukania sprężonym powietrzem zbudowany jest bazie sześciokątnej konstrukcji dystrybucyjnej o przekroju prostokątnym. Woda popłuczna z płukania pośrednio odprowadzana jest przez zabezpieczony przed wydostawaniem się złoża poza urządzenie króciec odpływowy.
Wyposażenie
- niskooporowy drenaż filtracyjny ze stalową nakładką o szczelninie 0,20mm lub 0,50 mm,
- układ pośredniego płukania sprężonym powietrzem wierzchnej warstwy złoża filtracyjnego,
- dwumedialna belka rozdzielcza (opcja),
- system utrzymania "poduszki powietrzej" (opcja),
- komplet przepustnic z napędami pneumatycznymi, z orurowaniem przy filtrze,
- w pełni autonomiczny system automatyki sterujący pracą urządzenia wyposażony w modłu sterujący w trzech wersjach wykonania: basic, upper, pro,
- szafa zasilająco-sterownicza wyposażona w układ sterujący,
wizualizację stanu pracy przepustnic oraz układu rozdziału sprężonego powietrza,
- okablowanie urządzenia, zasilanie napędów sprężonym powietrzem,
- złoże filtracyjne dobierane indywidualnie w zależoności od parametrów fizyko-chemicznych uzdatnianej wody,
- wykonanie materiałowe: stal nierdzewna. Na życzenie istnieje możliwość zastosowania innych materiałów konkstrukcyjnych.

Cechy produktu
- nowatorskie rozwiązanie konstrukcji niskooporowego drenażu filtracyjnego oraz układu pośredniego płukania sprężonym powietrzem,
- usuwanie zawiesiny, mętności, barwy, jak również związków żelaza, manganu, jonu amonowego i innych,
- wydłużenie filtrocyklu dzięku zastosowaniu układu filtracyjnego (wyższa efektywność procesu),
- całkowicie rozbieralna konstrukcja drenażu,
- niewielki spadek ciśnienia drenażu, - wysoka odporność elementów na uszkodzenia mechaniczne,
- konstrukcja drenażu: stalowa płyta denna wyposażona w wieldrożny układ hydrauliczny ustabilizowany, system zwężąjących się ku górze koryt dystrybucyjnych z dodzielnymi okrągłymi otworami służącymi rozprowadzaniu powietrza, oraz trójkątnymi dla wody płucznej, nierdzewna nakładka o szczelnie 0,20 i 0,50 wykonana z profilowanego drutu o przekroju tójkątnym z podstawą skierowaną w kierunku złoża fuktracyjnego,
- uszczelnienie systemowe układu drenażowego,
- konstrukcja układu pośredniego płukania sprężonym powietrzem: stalowa sześciokątna konstrukcja dystrybucyjna, tworzywowe dysze płuczące równiemiernie rozłożone na powierzchni filtra.
