ZAKRES ZASTOSOWANIA
Separator piasku służy do ostatecznego odsączania piasku z pulpy wodno-piaskowej dostarczanej z piaskownika.
W małych oczyszczalniach ścieków po niewielkich modyfikacjach z powodzeniem może być stosowany jako piaskownik wirowy z ślimakowym transporterem piasku.


ZASADA DZIAŁANIA

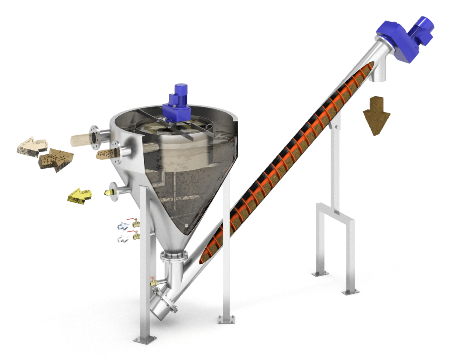

Po uspokojeniu przepływu podawana przez pompę ciecz (mieszanina wodno-piaskowa) wpływa do komory płukania i sedymentacji. Piasek opada na dno, a nadmiar cieczy z zawiesiną cząstek organicznych odpływa przez przegrodę króćcem odpływowym. Zgromadzony na dnie zbiornika piasek transportowany jest do kontenera za pomocą przenośnika ślimakowego, z jednoczesnym odwadnianiem grawitacyjnym. Usytuowanie dopływu i odpływu wg warunków lokalizacyjnych. Zastosowanie ogrzewania umożliwia montaż separatora na otwartej przestrzeni. Wykonanie ze stali kwasoodpornej i tworzyw sztucznych.

Wyposażenie dodatkowe:

• instalacja przepłukiwania piasku wodą i powietrzem
• ogrzewanie
• pokrywa zabezpieczająca
• sterowanie automatyczne

DANE TECHNICZNE
TYP SEPARATORA		SW 25	SW 45	SW 65
OBCIĄŻENIE HUDRAULICZNE	[m3/h]	25	45	65
OBCIĄŻENIE MASĄ STAŁĄ	[m3/h]	0,6	0,8	1,1
MOC NAPĘDU	[kW]	1,5	1,5	1,5
ŚREDNICA ZEWNĘTRZNA (D)	[mm]	1000	1500	2000
ŚREDNICA ŚLIMAKA	[mm]	220	220	220
DŁUGOŚĆ (L) *	[mm]	3315	4255	5010
WYSOKOŚĆ CAŁKOWITA (Hc) *	[mm]	2330	2855	3335
WYSOKOŚĆ ZRZUTU PIASKU (Hz)	[mm]	min.1500	min.1500	min.1500
WYSOKOŚĆ DOPŁYWU (Hd)	[mm]	1760	2490	2750
WYSOKOŚĆ ODPŁYWU (Ho)	[mm]	1710	2440	2700
MASA	[kg]	290	350	700
OBJĘTOŚĆ	[m3]	0,9	2,5	4,3

* dla kąta nachylenia przenośnika ślimakowego 40^o
